顧靜楠
江蘇安科瑞電器制造有限公司  江蘇江陰

摘要：2008年01月03日，北京市建委和市發改委公布了北京實施能源審計的部分北京市國家機關辦公建筑和大型公共建筑平均電耗、水耗。2011年江蘇省住房和城鄉建設廳頒布了蘇建函科〔2011〕257號《關于加強機關辦公建筑和大型公共建筑實施能耗監測工作的通知》要求加強機關辦公建筑和大型公共建筑能耗監測管理，2015年3月，江蘇省第十二屆人民代表大會常務委員會第十五次會議通過《江蘇省綠色建筑發展條例》，要求加強對建筑的分項計量數據采集和綠色評級，一系列政策文件顯示國家和地方政府對建筑能耗分項計量數據采集的重視。   關鍵詞：醫院；能耗監測系統；

1 引言   

醫院因其工作的特殊性，存在著人員密集、人流量大，病員的就診和生活無法嚴格區分，樓宇設備、建筑醫療設備、病房醫療設備密集的特點。醫院的供電負荷等級較高，供配電方式與其他民用建筑有較大區別，各種大功率儀器設備和應急電源多，二類醫療場所的供電采用IT系統。       安科瑞Acrel-5000能耗管理系統加強對醫院的電力能耗監測和用能分析核算，對重要用能設備進行監測和預警，提升醫院建筑的整體智能化水平和安全運行可靠性。

2 設計依據   

建筑能耗監測系統依照住房和城鄉建設部制定的《國家機關辦公建筑和大型公共建筑能耗監測系統》設計和開發，設計依據充分、標準完善。 住房和城鄉建設部技術要求 《國家機關辦公建筑和大型公共建筑能耗監測系統分項能耗數據采集技術導則》 《國家機關辦公建筑和大型公共建筑能耗監測系統分項能耗數據傳輸技術導則》 《國家機關辦公建筑和大型公共建筑能耗監測系統樓宇分項計量設計安裝技術導則》 《國家機關辦公建筑和大型公共建筑能耗監測系統數據中心建設與維護技術導則》 《國家機關辦公建筑和大型公共建筑能耗監測系統建設、驗收與運行管理規范》 《國家機關辦公建筑和大型公共建筑能耗監測系統軟件開發指導說明書》 江蘇省建筑用能監測工程技術方案 DGJ32/TJ111-2010 《公共建筑能耗監測系統技術規程》 蘇建函科〔2011〕257號《關于加強機關辦公建筑和大型公共建筑實施能耗監測工作的通知》 江蘇省綠色建筑發展條例 能耗計量裝置國家及行業標準 DL/T 645-1997

多功能電能表通信規約 DL/T 645-2007

多功能電能表通信規約 CJ/T 188-2004

戶用計量儀表數據傳輸技術條件 GB/T 19582-2008   基于Modbus協議的工業自動化網絡規范

3 項目概況   

江陰市人民醫院是一所集醫療、教學、科研、預防保健、康復為一體的三級甲等綜合醫院；現為東南大學醫學院附屬醫院、南通大學附屬醫院、徐州醫科大學江陰臨床學院，江蘇省人民醫院“戰略合作醫院”；是藥物臨床試驗機構、中國胸痛中心認證單位、國家衛計委住院醫師規范化培訓基地。 本項目為江陰市人民醫院擴建病房大樓二期新建一幢16層高的病房大樓,設有500車位,總建筑面積約32,000平方米。

4 設備選型

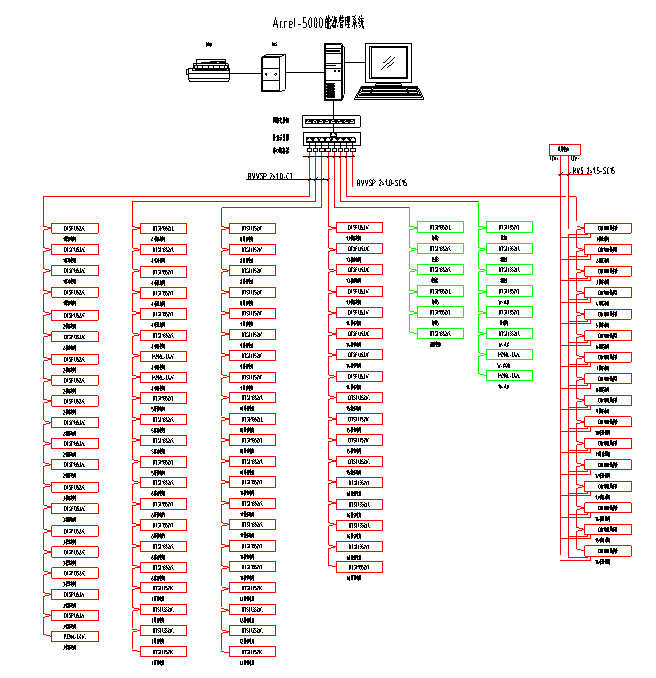

導軌式多功能儀表 功能：有功電度、電流、電壓、有功功率、功率因素 精度等級：不低于0.5級 互感器精度：不低于0.5級 電氣接口：RS-485 通信協議：MODBUS-RTU 安裝位置：變電所出線回路 安裝方式：導軌式 熱量表 功能：暖通計量 精度：2.0級 通信協議：MODBUS-RTU   5 系統架構

  本項目為醫院變電所設置一套Acrel-5000能耗管理系統，實時采集數據，在配電房值班室設置通訊采集并部署系統后臺，實現該院二期病房大樓的能耗監控。

6 系統軟件模塊 ?

綜合能耗主界面   反映建筑物當年用能各分類能耗和折算為標準煤的綜合能耗，并計算得到單位面積能耗； 建筑物中的能耗分類雖然較多，但是能通過表計計量的主要有電、水，界面下方顯示這兩類能耗的當日逐時用能曲線；   ?

支路能耗主界面

顯示當日和當月的用能峰值（電能對應需量值）。顯示當日用能、當月用能、當年用能與昨日同期用能、上月同期用能、上年同期用能的比較情況。藍色帶負號表示當前日期比以往同期能耗值低，紅色字體說明當前日期超過以往同期能耗值。以條形顯示過去48小時、31天、12個月、3年的能耗情況。右上角顯示過去15分鐘曲線（電表顯示功率曲線，流量表顯示流速曲線），同時顯示當前值與15分鐘內的大、小值。   ?

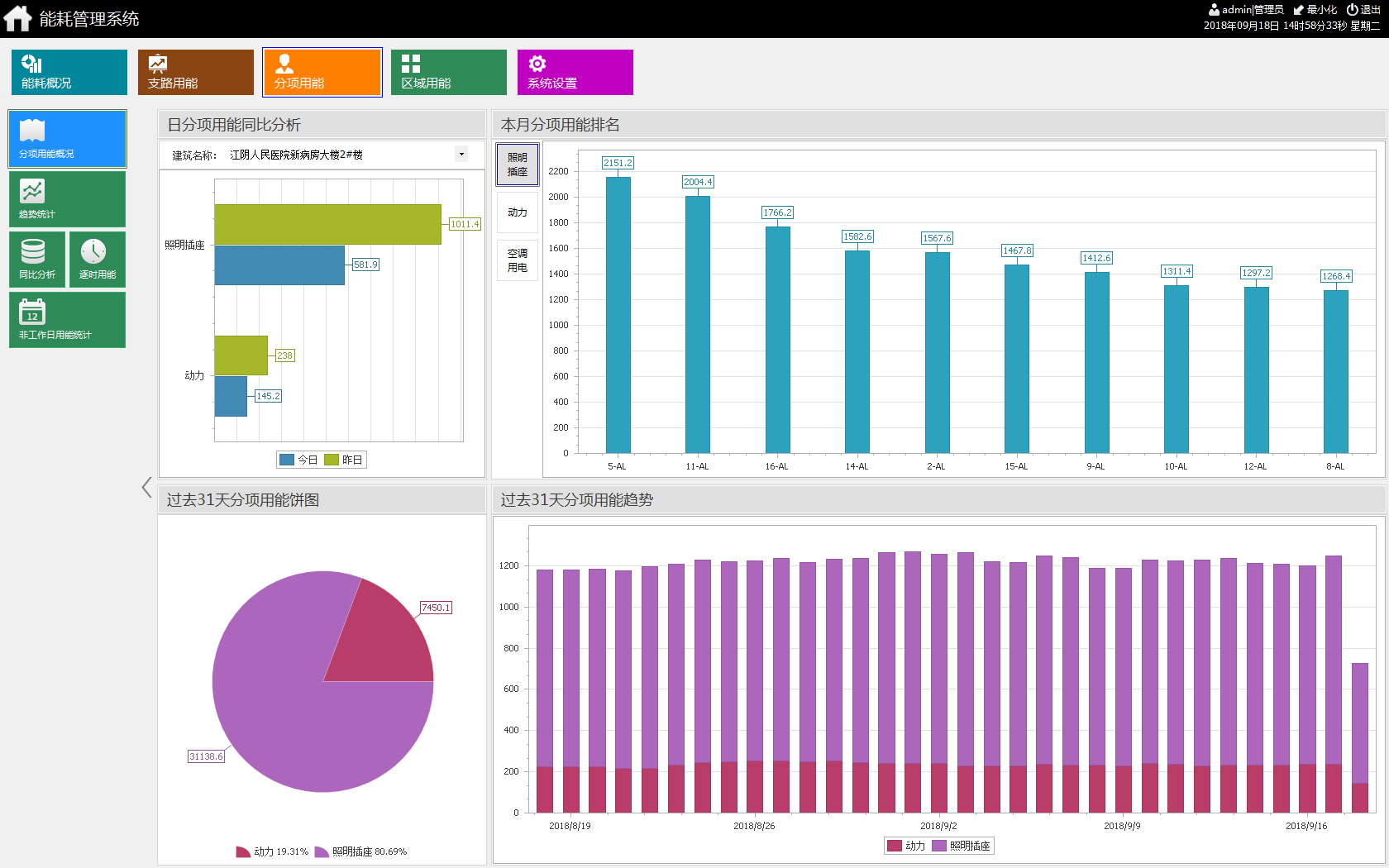

分項能耗統計

分項用能主要目的是用來統計對醫院二期病房大樓總體的電能使用情況的安裝照明插座和動力進行分項統計。 統計數據可導出至Excel； ?

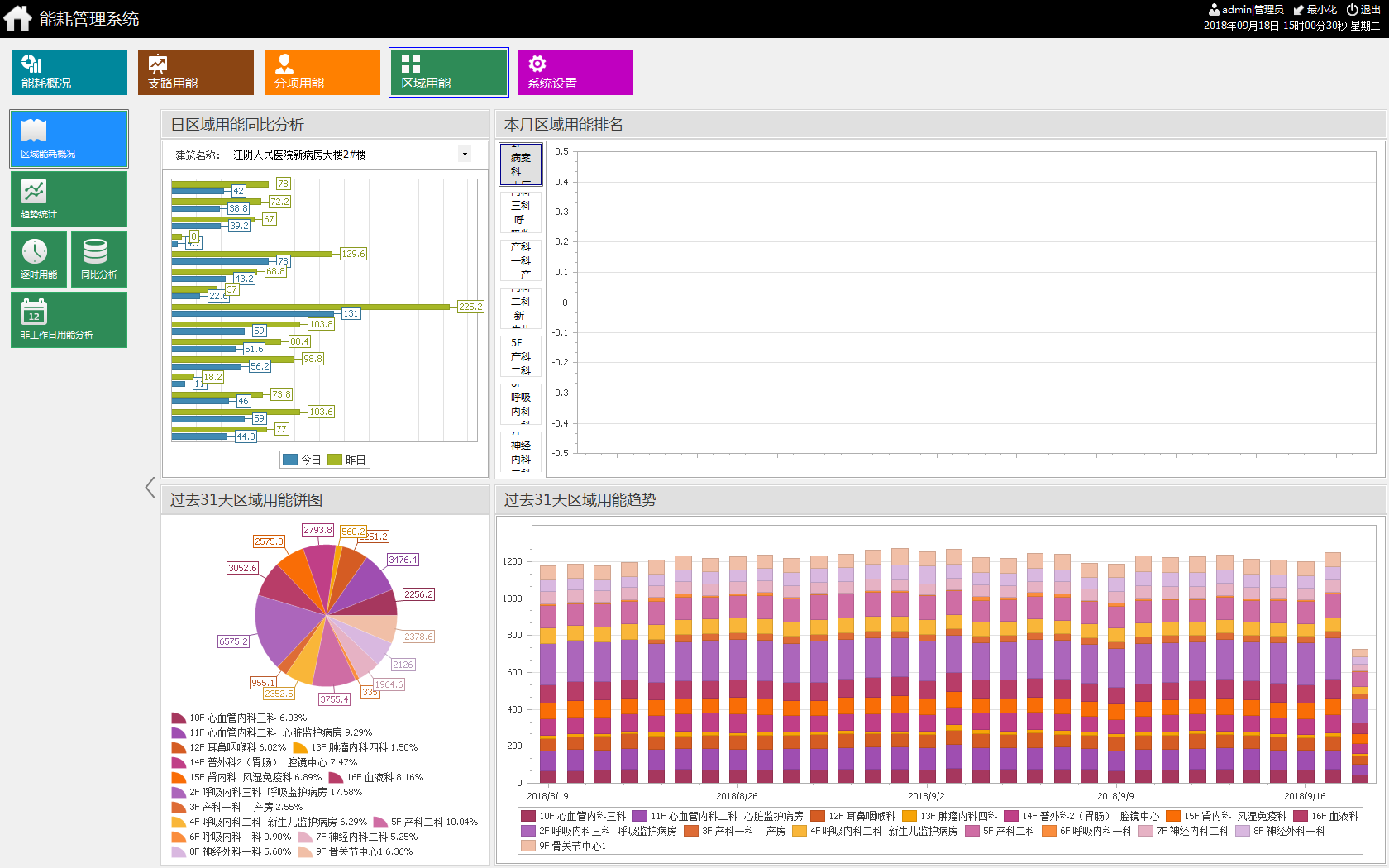

區域能耗統計

按照區域進行能耗統計與顯示。日分項用能同比分析圖顯示不同區域的當日與昨日能耗柱狀圖（藍色柱表示今日，綠色柱表示昨日）。以餅圖顯示各區域過去31天的用能占比，以右側堆積圖和柱狀圖顯示各區域過去31天的能耗趨勢。 ?

支路用能趨勢統計

統計各配電回路某段時間內逐日、逐周、逐月、逐季、逐年用能。分類能耗支路分時段用能趨勢分析。   ?

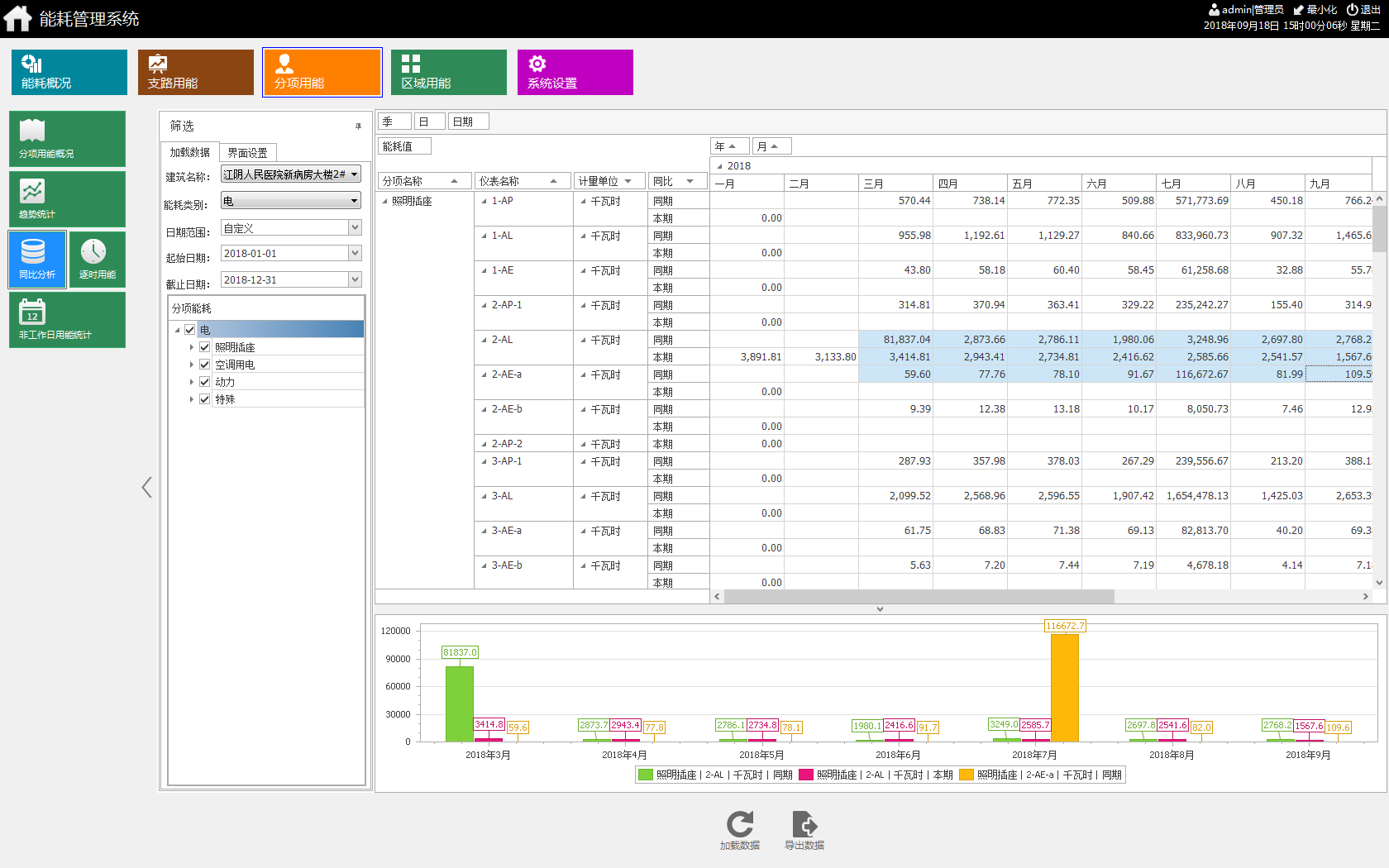

用能同比分析

用來分析本期與去年同期的用電量對比。 數據可導出至Excel;

7 效果分析   

根據江陰人民醫院二期病房大樓能耗系統運行效果分析，按照分類分項計量原則，建立典型能耗分析模型，能起到較好的能源管理和節能增效的目的。   

建立建筑能耗計量體系，把脈建筑能耗，發現能耗黑幕，節能改造更有針對性，同時通過計量收費、績效考核等管理措施鞏固節能改造成果。   

建立能耗區域和部門統計及公示，并進行能耗排名和考核。   

建立科室用能管理，提高物業管理的自動化水平，提高用戶體驗和服務水平。   

通過能耗監測系統提供的同環比分析數據量化節能改造成果，展現節能效果。

8 結束語   

大型公共建筑總面積不足城鎮建筑總面積的4%，但總能耗卻占全國城鎮總耗電量的22%，大型公共建筑單位面積年耗電量達到70～300KWh，為普通居民住宅的10～20倍。公共建筑是節能大戶和節能，做好公共建筑辦公大樓的節能工作，對促進和帶動節能工作，實現節能減排目標具有重要意義。

作者簡介： 顧靜楠，女，本科  江蘇安科瑞電器制造有限公司，主要研究方向為智能電網供配電
